技术贴:全贴合三种工艺的优缺点全解析

发布日期:2018-11-01  来源: 本站

技术贴:全贴合三种工艺的优缺点全解析

首先我们来解释一下全贴合使用的几种光学胶

OCA光学胶

        OCA光学胶是重要触摸屏的原材料之一。是将光学亚克力胶做成无基材,然后在上下底层,再各贴合一层离型薄膜,是一种无基体材料的双面贴合胶带。它是触控屏之ZUIJIA胶粘剂。

        其优点是清澈度、高透光性(全光穿透率>99%)、高黏着力、高耐候、耐水性、耐高温、抗紫外线,受控制的厚度,提供均匀的间距,长时间使用不会产生黄化 ( 黄变 )、剥离及变质的问题。

        OCA光学胶分为两大类,一类是电阻式的,一类是电容式的,电阻式的光学胶按厚度不同又可分为50um25um的,电容式的光学胶分为100uM175um200um250uM的。

        OCA光学胶按照厚度不同可应用于不同的领域,其主要用途为:电子纸、透明器件粘结、投影屏组装、航空航天或军事光学器件组装、显示器组装、镜头组装、电阻式触摸屏G+F+FF+F、电容式触摸屏、面板、ICON及玻璃以及聚碳酸脂等塑料材料的贴合用于胶结透明光学元件(如镜头等)的特种胶粘剂。要求具有无色透明、光透过率在90%以上、胶结强度良好,可在室温或中温下固化,且有固化收缩小等特点。有机硅橡胶、丙烯酸型树脂及不饱和聚酯、聚氨酯、环氧树脂等胶粘剂都可胶结光学元件。在配制时通常要加入一些处理剂,以改进其光学性能或降低固化收缩率。适合于固定移动机器的显示周边的各种薄膜,屏幕(丙烯酸,玻璃屏幕,触摸屏幕等)

 液态光学胶LOCA

        LOCA特点是:无色透明,透光率98%以上,粘接强度好,可在常温或中温条件下固化。且同时具有固化收缩率小,耐黄变等特点。与传统的OCA胶带相比,LOCA在某些应用领域具有特别的优势,能解决OCA胶带所面临的局限性。 液态光学胶LOCA的特性

1、 高透光性(全穿透率>99%

2、 粘接强度高并且容易折胶返修不合格粘合件。

3、 高粘着力、高耐候、耐水性、耐高温、抗紫外线,长时间使用不会产品黄变,剥离及变质的问题。



SCA光学胶

        UV-OCA(市场上又称SCA光学胶),即UV光学胶,该胶通过需要通过UV紫外线固化 ;



二、三种光学胶工艺优缺点对比

全贴合大致流程如下:

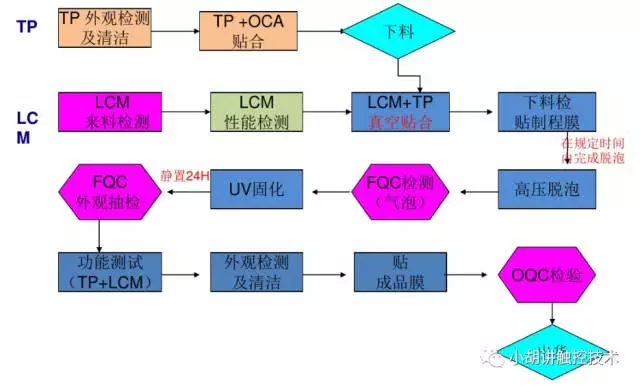

1)传统OCA全贴合工艺流程

SHAPE \* MERGEFORMAT

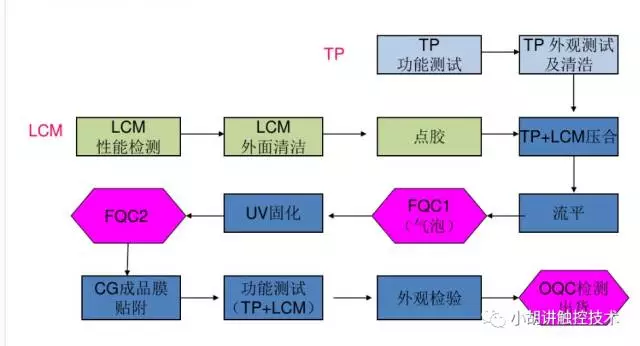

(2);LOCA 全贴合工艺流程

SHAPE \* MERGEFORMAT

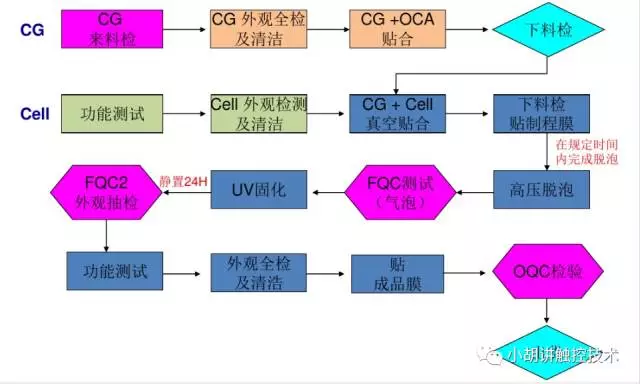

3SCA全贴合工艺流程:

SHAPE \* MERGEFORMAT

4OCA工艺优点和缺点

    优点:

    1.减少眩光,减少LCD发出光的损失,增加LCD的亮度和提供高的透射率,减少能耗;

    2.增加对比度,尤其是强光照射下的对比度;

    3.面连接有更高的强度;

    4.可有效避免牛顿环;

    5.产品表面更平整;

    6.无边界,扩大可视区域;

    缺点:

    1.OCA胶膜表面带有粘性,剥离离型膜时表面易留痕,贴合时易产生气泡。易吸附尘埃和杂质造成二次污染。

    2.OCA胶膜与FILM贴合的过程中,手工贴压力不均 易褶皱产生气泡。

    3.OCA流动性能差,对sensor贴合 或 coverglass贴合时,难以对ITO线路的沟壑填补或油墨的填补。

    4.OCA的粘接性能不强,贴合好的产品,存在反弹 的风险。

    5.OCA对于大尺寸的贴合不利于进行, 生产效率低,人工本成本高。

    6 OCA贴合好后不能有效的增加屏幕的强度和防爆的能力。贴合后屏幕防爆效果不佳,不耐摔,屏幕易损坏。



(5) LOCA工艺优点和缺点

    缺点:

    1.LOCA固化时边框处和FPC处难以固化彻底,需再次固化。

    2.LOCA溢胶难以控制,溢胶到边缘的胶又难以清理。特别是对于大尺寸的贴合(如15.65072寸)溢胶很难控制,生产成本高,生产效率低;

    3.LOCA过程相对复杂,需经过点胶图形,预固化,固化的过程。产品需要运输到不同的工位三次或四次。生产的人工成本也较高。

    4.LOCA较易产生气泡。在点胶,流平,盖 sensorcoverglass的过程中易产生气泡。

    5.LOCA较易产生流平的过程中,可能会造成流平 的单位面积胶的厚度不一样。

    6.LOCA在固化的过程中,在运输带上运动有可能 导致移位,sensorcoverglass面积越大越易产生。



6 SOCA工艺优点

  SOCA(UV-OCA)工艺克服了以上两种工艺所有的缺点,主要有以下优点:

    1.填充性能好,贴合无气泡,边缘不溢胶;

    2.适应贴合尺寸范围广,中大尺寸更显优势;

    3.返工性能强;

    4.粘接性能强;

    5.SCA光学胶表面无粘性,在贴合时易操作,调整快,对位准贴合精度高;

    6.SCA光学胶在一定的热压条件下可流动,排除了气泡产生的可能性;

    7.SCA光学胶是中性产品,不受外界的湿气,水气的侵蚀和破坏,极好的保护产品的外观和ITO线路的稳定;

    8.SCA光学胶加工热压设备一次性可大量贴合, 工作效率高,产能大;

    9.SCA光学胶生产方式多样化,可以在同一个热压过程中实现多种 尺寸的贴合;

    10SCA的贴合的方式可以明显的增加盖板的强度和防爆性能;

    11.耐候性优,不黄变;
