INA滚柱直线导轨RUE25D-FEOE-标准型

直线循环滚柱轴承及导轨组件RUE主要应用在需要承受极高的载荷，但仍能确保高刚性和高精度的场合。预载的直线导轨尤其适用于大行程的机床行业。

直线循环滚柱轴承及导轨组件有满滚柱设计和带链式保持架设计。直线导轨系统包括至少一个滚柱滑块，一根TSX导轨及塑料填塞片。

直线循环滚柱轴承及导轨组件是X-Life 质量的直线导引系统。意味着提升的技术特性，坚固耐用并且运行寿命长。

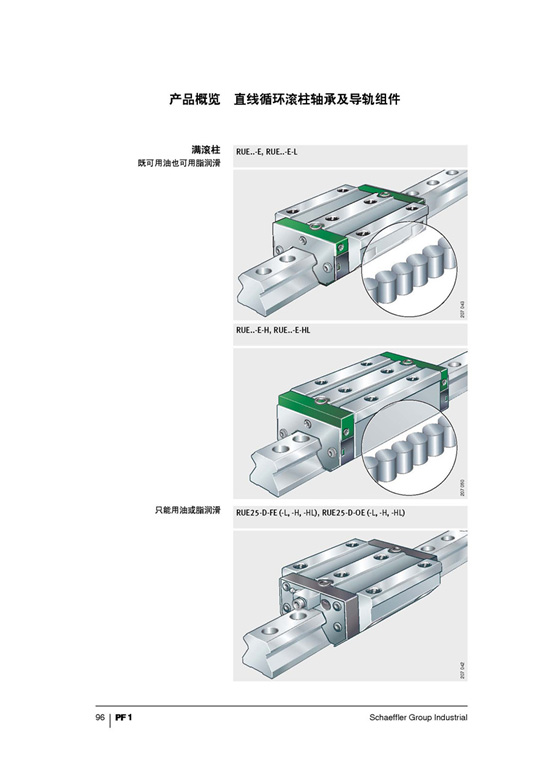

●满滚柱

RUE..-E 系列为满滚柱。由于具有最大可能数量的滚柱，满装圆柱滚子直线导轨的承载能力和刚性极高。

●带链式保持架

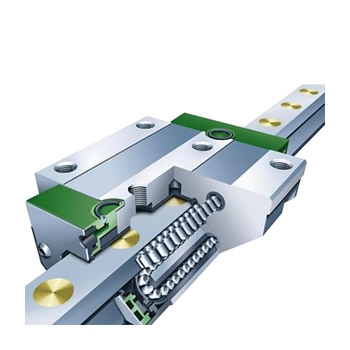

RUE..-E-KT 系列与满滚柱设计相比，滚动体由链式保持架导引。该设计比满滚柱设计的噪音更低。但是由于保持架链的原因，在负载区的滚动体数目会有所减少。由于链式保持架版本所用滑块均为加长型，所以基本额定载荷和刚性特性与满装滚子的标准型滑块相似。

●滑块

滑块的鞍板由淬硬钢磨削加工而成，滚道精磨。圆柱滚子在塑料端盖和金属通道所形成的通道内循环。

●滚柱导引

由于使用了专利的注塑模技术，直线循环滚柱轴承及导轨组件系统中接缝连接处少，滚动体运转平顺，滚动体保持系统使得滑块的安装非常简单。

●导轨

导轨使用淬硬钢磨削加工而成，滚道是经过超精磨削的。

导轨TSX..-E (-ADB, -ADB+K）从上面固定，导轨TSX..-E-U 从下面固定。所有通孔有沉头用于螺栓固定或者盲螺纹孔。

导轨TSX..-E-ADB 上表面有一个开槽用来安装粘结式封盖条(ADB), 导轨TSX..-ADB+K 上表面带有一个燕尾型的开槽用来安装嵌入式封盖条 (ADB+K)。

如果需要的导轨长度lmax 比尺寸表内的最大值大，导轨分段供应。拼接导轨如果需要的导轨长度大于尺寸表中的lmax，整个导轨被分成多段导轨。各段导轨互相配合并且带有标记。

●密封

滑块从各个方向由密封唇，间隙密封，上部密封条和下部双密封条完全封闭起来。这些密封单元能在苛刻的环境条件下保护滚动体免受污染。两端的双唇密封将润滑保留在滑块内。

●工作温度

直线循环滚柱轴承及导轨组件适用温度范围为–10 °C 到+100 °C。

●塑料假导轨

当滑块从导轨上取下时，假导轨用来保护滚动体。滑块直接从导轨推到假导轨上，只到再次安装时，再从假导轨直接推到导轨上。

●塑料填塞片

塑料填塞片塞住导轨上的沉孔，填平导轨的上表面。作为选配，两片式填塞片或铜填塞片也可提供。

●润滑连接件和O 型圈

RUE..-E (-KT) 发货时包括：

■ 用于油脉冲或流动脂润滑的带有活接头螺母的接头( 用于管径4 mm)

■ 用于脂润滑的润滑接头

■ 密封目的的O 型圈，如果润滑是经由周围结构进入的

■ 封住上部润滑孔的平头螺栓。

对于RUE25-D-FE (-OE) 润滑接头已经安装在滑块上。O型圈是为了密封，如果润滑是经由周围结构进入的。

●防腐蚀设计

直线循环滚柱轴承及导轨组件RUE 有防腐蚀设计供选择，使用了特殊镀层技术Corrotect®，Protect A 和Protect B。后缀RRFT、RRF。

●预载

直线循环滚柱轴承及导轨组件的预载等级为V3，由于预载力偏差极小，故系统刚度为优化刚性。当直线循环滚柱导轨系统出厂时，都已装配成套，各部件都经分组和匹配。

●精度等级

直线循环滚柱轴承及导轨组件的精度等级范围为由高到低G0、G1、G2、G3，标准等级为G2。

●现有设计后缀描述设计

– 标准滑块

L 加长型滑块

H 高型滑块

HL 加高，加长型滑块

FE 脂润滑，用于RUE25-D

OE 油润滑，用于RUE25-D
