NA直线循环滚珠轴承及导轨组件KUE是预载的。可用于行程没有限制、中度载荷、刚度和摩擦要求低的工况。

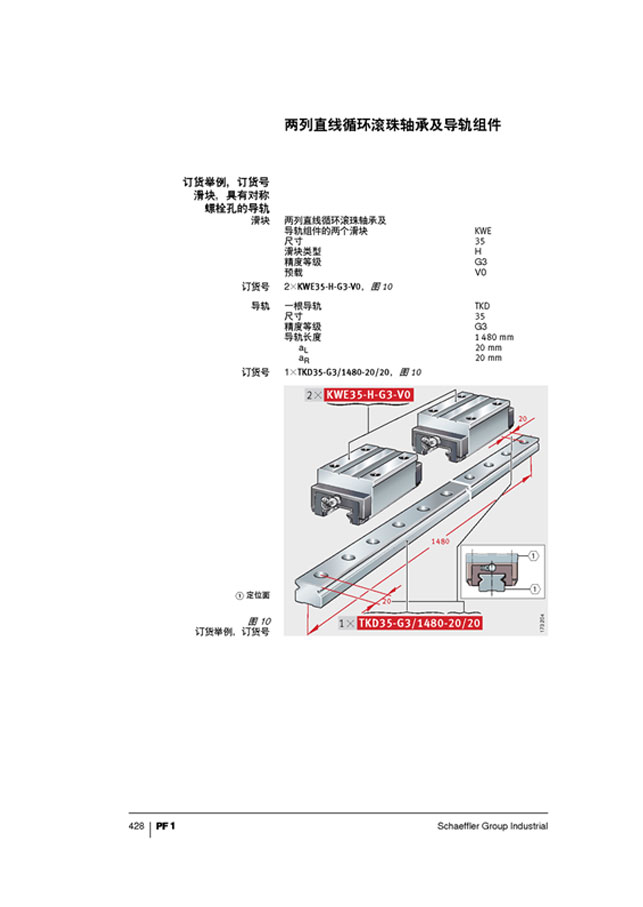

导引系统至少包括一个满滚珠滑块,一根INA导轨和塑料填塞片。直线单元可以分别定购滑块KWE和导轨TKD或者作为系统KUE进行订货。在一个系统中,一个或多个滑块可安装在一根导轨上。
●承载能力
这些直线循环滚珠轴承及导轨组件具有两列滚珠,接触角为45°。能够承受各个方向的力–除了运动方向–和各个轴的力矩。
●滑块
滑块的鞍板由淬硬钢磨削加工而成,滚道经过超精磨削。滚珠在带有塑料回转元件的闭式通道内循环运动。为了增加润滑脂量,KWE滑块在靠近滚道处有润滑油腔。
●导轨
INA导轨TKD使用淬硬钢磨削加工而成,滚道是经过超精磨削的。
●从上面定位
导轨TKD从上面定位。导轨上的沉孔用来固定螺丝。
●拼接导轨
如果需要的导轨长度lmax 比尺寸表内的最大值大,导轨分段供应。
●密封
标准的密封条和滑块两端的弹性密封有效的保证滑块的密封。这些密封单元能在苛刻的环境条件下保护滚动体免受污染。
●润滑
直线循环滚珠轴承及导轨组件可以使用润滑油和润滑脂进行润滑。如果使用润滑脂润滑,由于润滑油腔大多数应用下可以免维护。通过滑块端面的润滑油嘴进行润滑。
●工作温度
直线循环滚珠轴承及导轨组件KUE 适用的温度范围从–10 °C 到+100 °C。
●标准附件
塑料假导轨:当滑块从导轨上取下时,假导轨用来保护滚动体。滑块直接从导轨推到假导轨上,只到再次安装时,再从假导轨直接推到导轨上。
塑料填塞片:塑料填塞片塞住导轨上的沉孔,填平导轨的上表面。
●防腐蚀设计
直线循环滚珠轴承及导轨组件KUE也具有防腐蚀设计,通过使用特殊镀层Corrotect®, Protect A 和Protect B,后缀RRFT、RRF。
●预载等级
直线循环滚珠轴承及导轨组件KUE 现有的预载等级:V0 很小的间隙到没有间隙 和V1 无间隙。
●精度等级
两列直线循环滚珠轴承及导轨组件的精度等级为G3 和G4,标准精度等级是G3。
