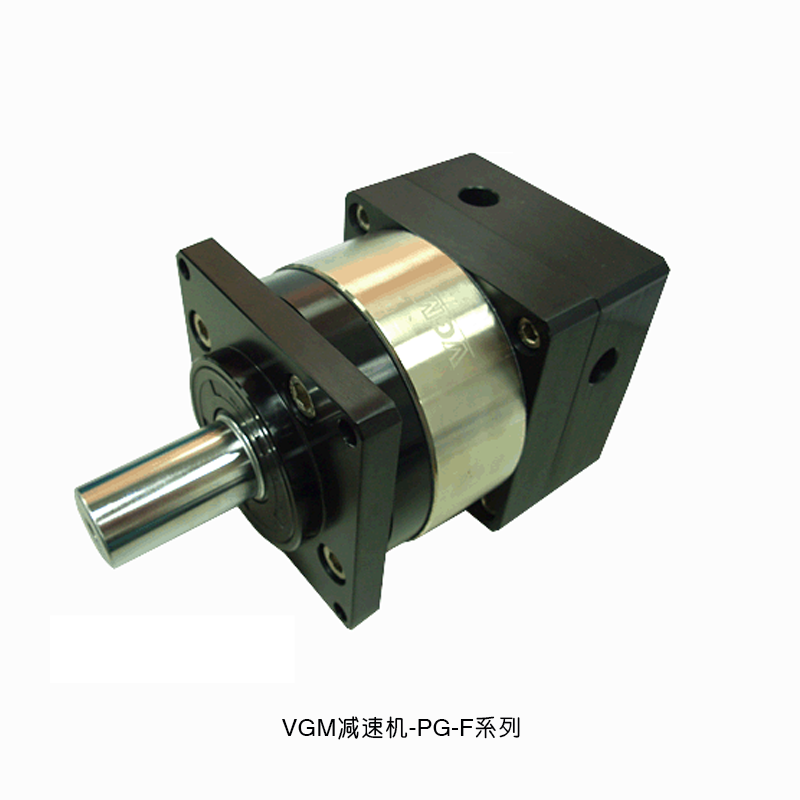

PG-F 系列

首页 > 产品专区 > VGM减速机系列 > PG-F系列

产品分类：

全国咨询热线： 13590264736

立即咨询

规格参数

系列介绍/机型代码

技术规格表

PG-F 技术规格
规格	单位	段数	减速比	PG60F	PG90F	PG120F
额定输出扭矩	Nm	1	3	15	79	190
			4	21	88	230
			5	20	85	215
			7	18	82	205
			10	15	79	190
		2	9	15	79	190
			15	15	79	190
			20	21	88	230
			25	20	85	215
			35	20	85	215
			40	21	88	230
			49	18	82	205
			70	18	82	205
			100	15	79	190
		3	27	--	88	230
			36	--	79	190
			45	--	79	190
			48	--	79	190
			60	--	79	190
			75	--	79	190
			80	--	88	230
急停扭矩	Nm	L1,L2,L3	3~100	2.5倍额定输出扭矩
额定输入转速	rpm	L1,L2,L3	3~100	3,000	3,000	2,000
最大输入转速	rpm	L1,L2,L3	3~100	4,500	4,500	3,000
标准背隙	arcmin	L1	3~10	≤15~20	≤15~20	≤15~20
标准背隙	arcmin	L2	9~100	≤17~22	≤17~22	≤17~22
扭转刚性	Nm/arcmin	L1,L2,L3	3~100	2	7.2	14
容许径向力	N	L1,L2,L3	3~100	590	1,700	2,850
容许轴向力	N	L1,L2,L3	3~100	325	840	1,470
平均使用寿命	hr	L1,L2,L3	3~100	20,000
全负载时效率	%	L1	3~10	≥ 94%
		L2	9~100	≥ 91%
		L3	27~100	≥ 86%
重量	kg	L1	3~10	1.0	3.5	7.6
		L2	9~100	1.3	5.4	9.9
		L3	27~100	─	7.3	12.2
使用温度	°C	L1,L2,L3	3~100	- 10°C ~ + 90oC
润滑		L1,L2,L3	3~100	全合成润滑油脂
安装方向		L1,L2,L3	3~100	任意方向
噪音值	dBA	L1,L2,L3	3~100	≤70	≤70	≤70
1. 上述单段齿轮箱(未指定比数)相关规格,主要为使用各型号5比齿轮箱所测得之数据.
2. 减速比 : i = 输入转速/输出转速.
3. 背隙值 : 为在2%额定输出扭矩下测试所得之数据.
4. 最大径向力及最大轴向力 : 施力於出力轴中心位置,周期负载时间50%,转速100rpm,条件下所测得之数据.
5. 运转负载周期<60%状况下,平均使用寿命如列表数据值; 负载周期>=60%之连续运转状况下,平均使用寿命可能会降低至正常值的50%以下.
6. 噪音值 : 距离1公尺,空载运转,额定输入转速,条件下所测得之数据.

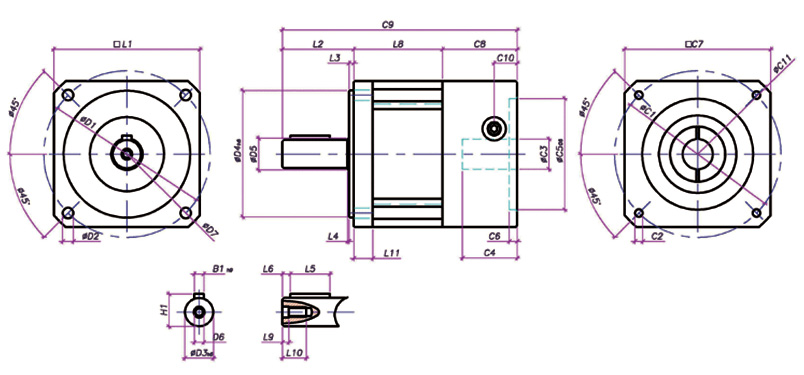

尺寸图/表

尺寸			PG60F	PG90F	PG120F
D1	出力盖导螺孔节圆直径		70	105	145
D2	出力盖导螺孔直径		5.5	6.8	8.7
D3	出力轴直径		12,14,16	18	24,32
D4	出力盖引导凸缘直径		40	80	80
D5	出力轴根圆直径		17	25	35
D6	出力轴端面螺丝孔规格		M5×0.8P	M6×1P	M8×1.25P
D7	出力盖倒圆角直径		84.5	120	160
L1	出力盖边长		62	95	120
L2	出力轴端面到出力盖高度		30,34,34	57	60,70
L3	出力盖引导凸缘高度		3	15	10
L4	出力轴根圆高度		0.5	2	1
L5	键槽长度		20	25	40
L6	出力轴端面到键槽端面间隙		3	5	5
L8	本体长度	1 段	48.5	56.5	79
		2 段	67	84	112.5
		3 段	─	114.5	146
L9	出力轴端面沉头孔深度		3	4	4
L10	出力轴端固定螺丝长度		14	18	20
L11	出力盖导螺孔深度		10	10	15
C1	入力法兰螺丝孔节圆直径		70	100	145
C2	入力法兰螺丝孔规格		M5×0.8P	M6×1P	M8×1.25P
C3	马达轴直径		6.35~14	14~19	19~24
C4	马达轴长度		31.5	43.5	61.5
C5	马达入力引导凸缘直径		50	80	110
C6	马达入力引导凸缘深度		3.5	8	7
C7	入力法兰边长		60	95	120
C8	入力法兰高度		35	56	72
C9	齿轮箱全长	1 段	113.5	169.5	221
		2 段	132	197	254.5
		3 段	─	224.5	288
C10	锁紧孔中心距		10	18	30.5
C11	入力法兰倒圆角直径		80	120	160
B1	键槽宽度		4,5,5	6	8,10
H1	出力轴+键总高度		13.5,15,18	20.5	27,35
1. C1~C6 为公制标准马达连接板尺寸,尺寸依搭配伺服马达而改变.
