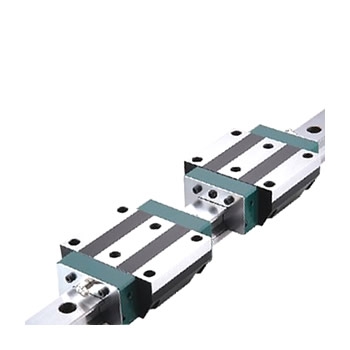

六列珠INA直线导轨KUSE25L-加长型

六列直线循环滚珠轴承及导轨组件KUSE是满滚珠的系统并已预载。可用于行程没有限制、高载荷或极高载荷，刚性要求高或极高的工况。

KUSE系统包括至少一个满滚珠KWSE滑块，一根TKSD导轨及塑料填塞片。系统可拆分开来订购滑块KWSE 和导轨TKSD 或者作为一个单元KUSE。在一个单元中，一个或多个滑块安装在一根导轨上。

●承载能力

该直线循环滚珠轴承及导轨组件有六列滚珠。四列外部滚珠的接触角为45° 两列内部滚珠的接触角为60°。四列滚珠承载压力，两列滚珠承载拉力，六列滚珠承载侧向力。系统可承受所有轴向的载荷– 除运动方向以外– 以及绕各个轴的扭矩，

●滑块

KUSE滑块的鞍板由淬硬钢磨削加工而成，滚道精磨。滚珠在带有塑料回转元件的闭式通道内循环运动。为了增加润滑脂量，滑块上有润滑油腔。

●导轨

TKSD导轨使用淬硬钢磨削加工而成，滚道是经过超精磨削的。

【从上面或下面固定导轨】

TKSD (-ADB, -ADB+K) 从上面固定，导轨TKSD..-U从下面固定。固定孔形式为带有沉头的通孔或带螺纹的盲孔。

【封盖条槽】

导轨 TKSD..-ADB 上有用于粘结式封盖条的槽 (ADB)，而导轨TKSD..-ADB+K 上有用于嵌入式封盖条的燕尾槽 (ADB+K)。

【拼接导轨】

如果需要的导轨长度lmax 比尺寸表内的最大值大，导轨分段供应。

【密封】

标准密封条和密封唇保证了有效的密封，这些密封件能在苛刻的环境条件下保护滚动体免受污染

●润滑

直线循环滚珠轴承及导轨组件可以使用润滑油和润滑脂进行润滑。如果使用润滑脂润滑，由于滑块具有润滑油存储功能，所以大多数应用下可以免维护。润滑剂经由端盖端面油嘴或者经周边结构再经过端盖上的润滑孔进入滑块。

●工作温度

KUSE 系统适用的工作温度从–10 °C 到+100 °C。

●标准配件

【塑料假导轨】

当滑块从导轨上取下时，假导轨用来保护滚动体。滑块直接从导轨推到假导轨上，直到再次安装时，再从假导轨直接推到导轨上。

【塑料填塞片】

塑料填塞片塞住导轨上的沉孔，填平导轨的上表面。

●防腐蚀设计

六列直线循环滚珠轴承及导轨组件KUSE 也可以进行防腐镀层：特殊镀层Corrotect?， Protect A 和 Protect B，后缀RRFT、RRF。不锈钢材料制造，后缀RB。

●预载

六列直线循环滚珠轴承及导轨组件KUSE现有的预载等级V1 和V2。

●精度等级

六列直线循环滚珠轴承及导轨组件的精度等级高到低为G1、G2、G3、G4。标准精度等级是G3。

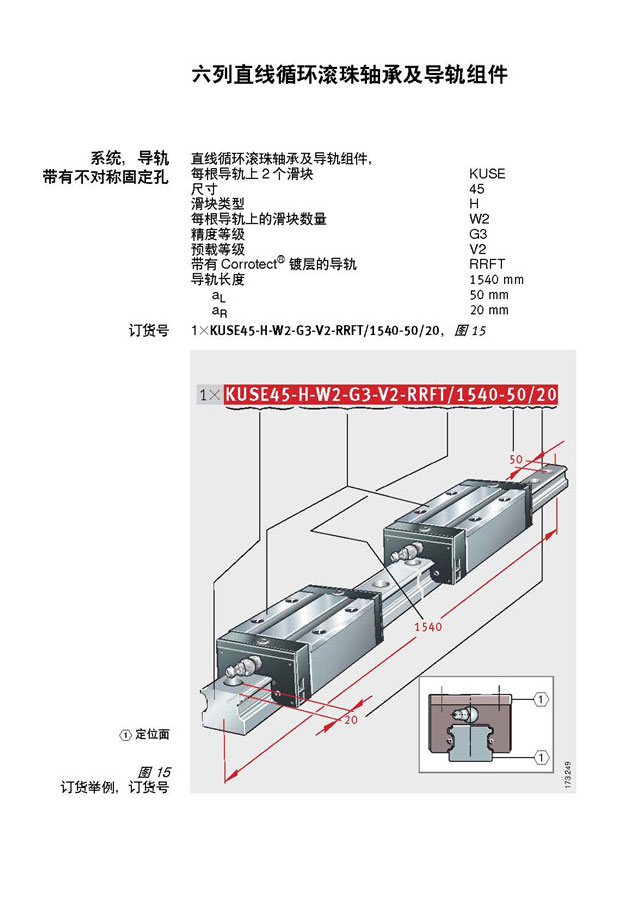

●现有设计后缀描述设计

– 标准型滑块

H  加高型滑块

HL  加高，加长型滑块

L  加长型滑块
