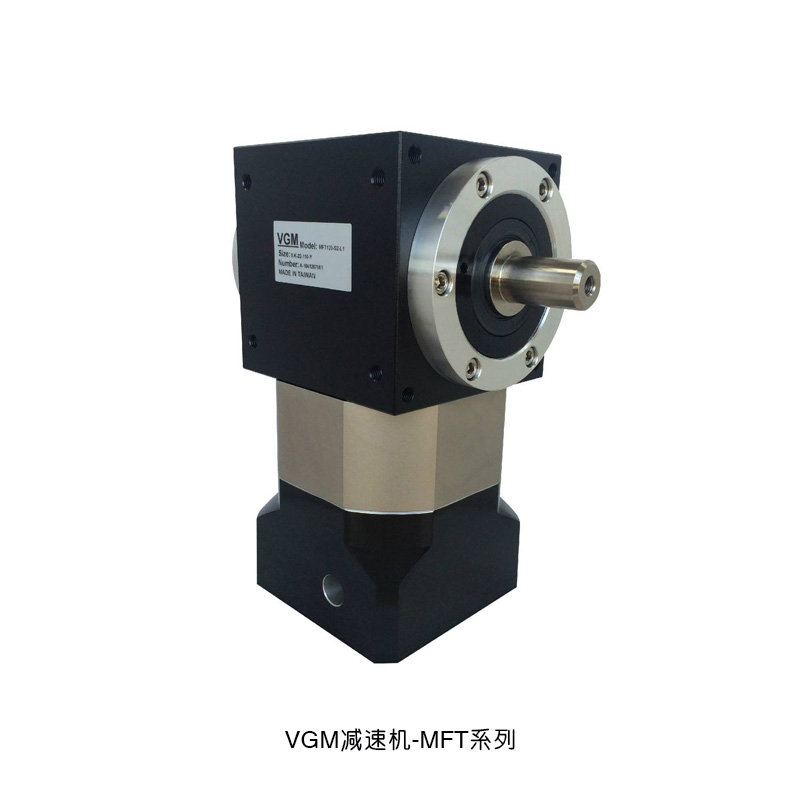

MFT系列

MFT 比数选择

比数

齿轮箱型号

零段式减速比(L0)

一段式减速比(L1)

二段式减速比(L2)

MFT60

1

3,4,5,7,10

15,20,25,30,35,40,50,70,100

MFT90

1

3,4,5,7,10

15,20,25,30,35,40,50,70,100

MFT120

1

3,4,5,,7,10

15,20,25,30,35,40,50,70,100

MFT技术规格

规格

单位

段数

减速比

MFT60

MFT90

MFT120

额定输出扭矩

Nm

L0

1

15

58

114

L1

3～10

L2

15～100

急停扭矩

Nm

L0,L1,L2

3~100

1.5倍额定输出扭矩

额定输入转速

rpm

L0,L1,L2

3~100

3,000

3,000

3,000

最大输入转速

rpm

L0,L1,L2

3~100

6,000

6,000

6,000

标准背隙

arcmin

L0

1

≦6

≦6

≦6

L1

3~10

≦8

≦8

≦8

L2

15~100

≦10

≦10

≦10

容许径向力

N

L0

1

810

1,220

2,080

L1,L2

3~100

1,108

1,688

2,900

容许轴向力

N

L0

1

381

610

1,040

L1,L2

3~100

584

844

1,450

保固期

M

L0,L1,L2

1~100

1年

全负载时效率

%

L0

1

≧98%

L1

3~10

≧95%

L2

15~100

≧92%

净重

kg

L0

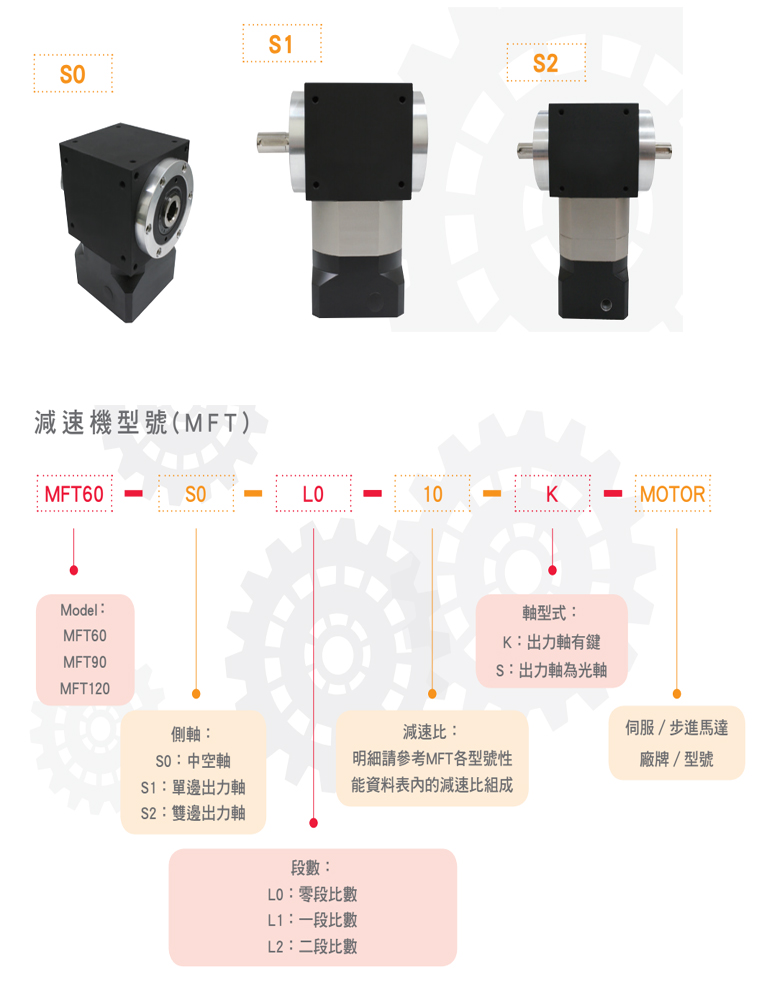

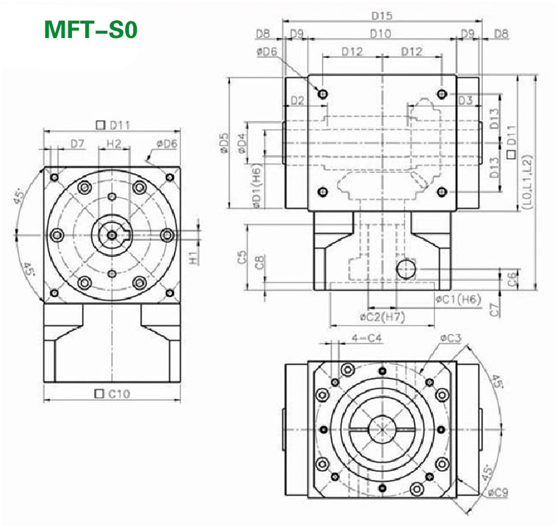

中空轴 S0

1.85

4.29

9.05

单边轴 S1

1.98

4.65

9.66

双边轴 S2

2

4.71

9.77

L1

中空轴 S0

2.05

6.47

13.8

单边轴 S1

2.18

6.83

14.71

双边轴 S2

2.2

6.80

14.41

L2

中空轴 S0

2.35

7.6

16.4

单边轴 S1

2.48

7.95

17.01

双边轴 S2

2.5

8.01

17.12

使用温度

°C

L0,L1,L2

1~100

- 10°C ~ + 90oC

润滑

L0,L1,L2

1~100

锂基复合全合成润滑油脂

安装方向

L0,L1,L2

1~100

任意方向

防护等级

L0,L1,L2

1~100

IP65

噪音值

dBA

L0

1

≦73

≦76

≦79

L1,L2

3~100

≦65

≤65

≦65

1. 减速比 : i = 输入转速/输出转速.

2. 背隙值 : 为在2%额定输出扭矩下测试所得之数据.

3. 最大径向力及最大轴向力 : 施力于出力轴中心位置,周期负载时间50%,转速100rpm,条件下所测得之数据.

4. 运转负载周期<60%状况下,平均使用寿命如列表数据值; 负载周期>=60%之连续运转状况下,平均使用寿命可能会降低至正常值的50%以下.

5. 噪音值 : 距离1公尺,空载运转,额定输入转速,条件下所测得之数据.
